本篇为大家介绍JZC350搅拌机的整体结构组成。

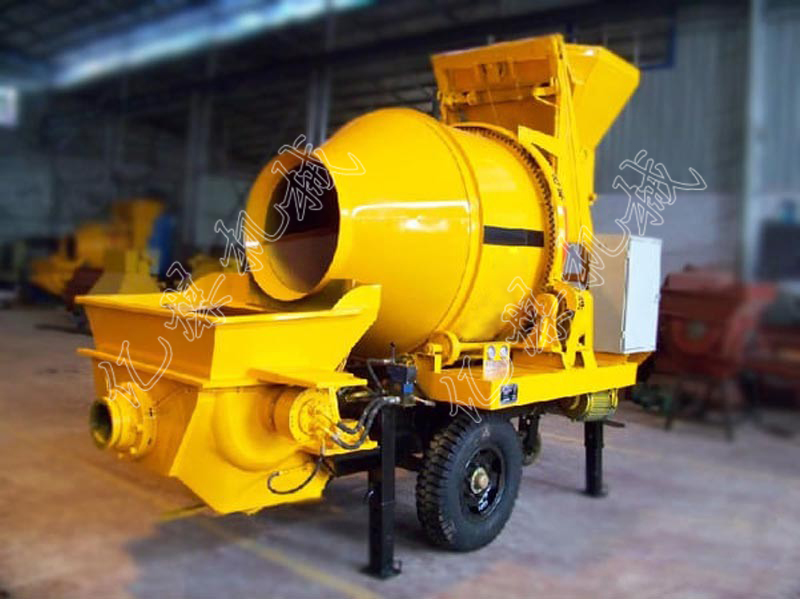

JZC350搅拌机整体结构由搅拌筒、托轮和传动系统等系统组成。

JZC350搅拌机滚筒结构

搅拌筒是搅拌机的主要部件，ymjt03外形为双锥形，筒内有两对高低叶片交叉状布置，分别与拌筒轴线呈夹角，搅筒旋转的时候，叶片使物料提升下落的同时还沿着轴向来回搅动，因此搅拌较为强烈，搅拌时间35~45秒即可出料。

搅拌筒的出料锥体内焊接有两片出料叶片，当搅拌筒的旋转方向发生改变，混凝土就被低叶片推入出料叶片，排出筒外。

搅拌筒有四个托轮支撑，搅拌筒经电机带动减速箱驱动齿圈旋转，因此恶劣天气仍可以稳定工作。

JZC350搅拌机传动系统

减速箱为二级圆柱齿轮减速，传动比为6.04248，三角皮带轮树比为2.3912，拦筒齿圈速比为7.1111，总传动比为102.7467。搅拌筒正反转通过电机换向实现。

JZC350搅拌机进料机构

进料机构由上料斗、爬梯、接长轨道与落地轨道系统组成。

进料斗的升降与爬翻动作，由齿轮减速箱的输出轴通过轴端的进料离合器和钢丝绳卷筒带动，离合器由手动操纵杆控制。料斗的上限位置由限位装置，自动脱开离合器。

JZC350搅拌机供水系统

供水系统由电机、水泵、调节阀和管路组成

电机通电后水泵即可将水直接注入拌筒，山东亿煤并通过调节阀来调节水的流量，（出厂时流量已调整合适）。搅拌所需的水量，是通过电气箱内的时间继电器直接控制水泵电机运转时间来实现的。用户可按给定时间流量关系图，选择要求水量所需时间，并可定期的校核或修正该图。供水时，按一下左边的一只按钮，水泵启动，达到规定的时间后，供水电路自动切断。右边的旋转式按钮旋转后，按一下左边的按钮，可连续供水，推进冲洗管，接上水管，可以冲洗搅拌机外表。拉出冲洗管，搅拌恢复正常供水状态。
